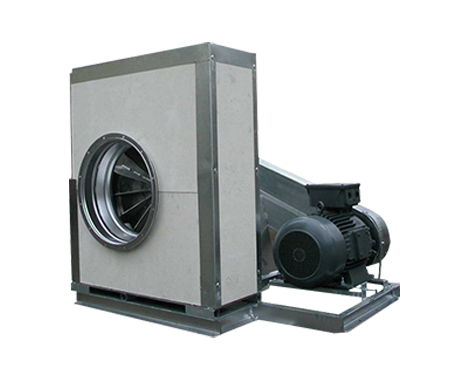

Entrauchungsventilator 1000° C TypNSR-ETK

Beschreibung

Einseitig saugender Radialventilator, geeignet für die Förderung von Rauchgasen mit einer Temperatur von 1.000° C über 90 Minuten

  • Betrieb bei 1000°C ohne Beimischung möglich

Leistungsumfang

  • 5 Baugrößen: NSR 450 ETK … 710 ETK
  • Förderleistung: 2.000 - 40.000 m³/h
  • Statische Druckerhöhung: bis 3.400 Pa

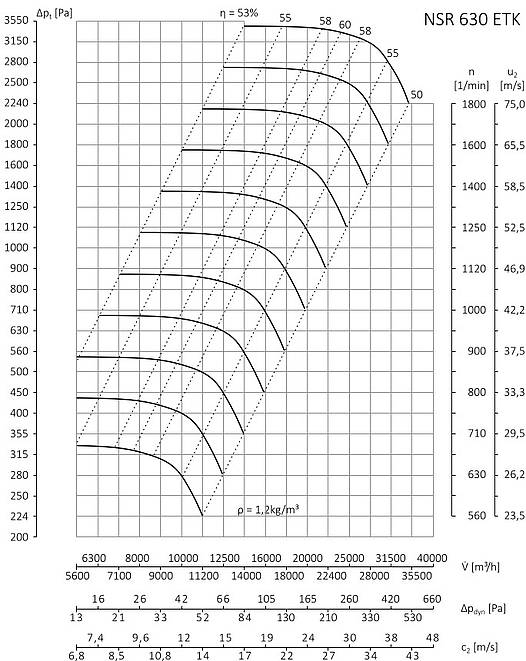

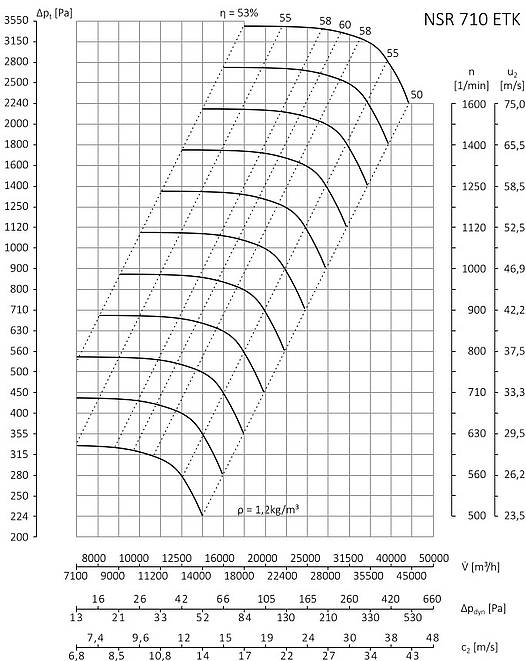

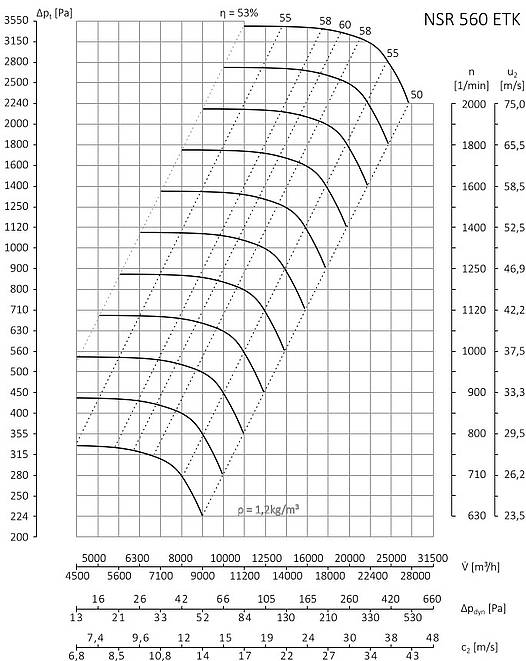

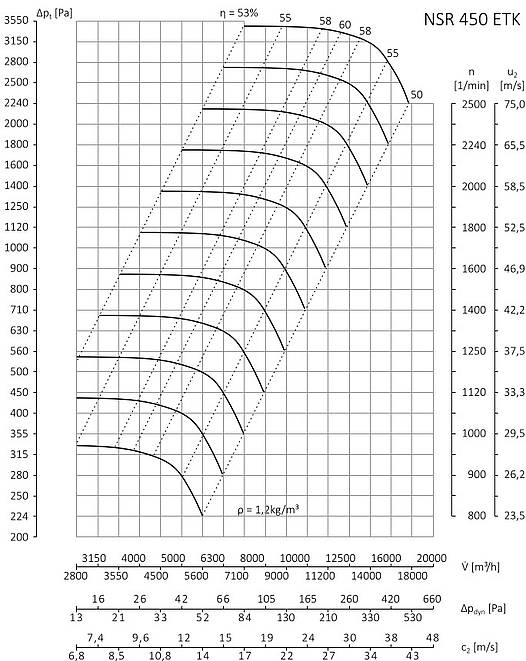

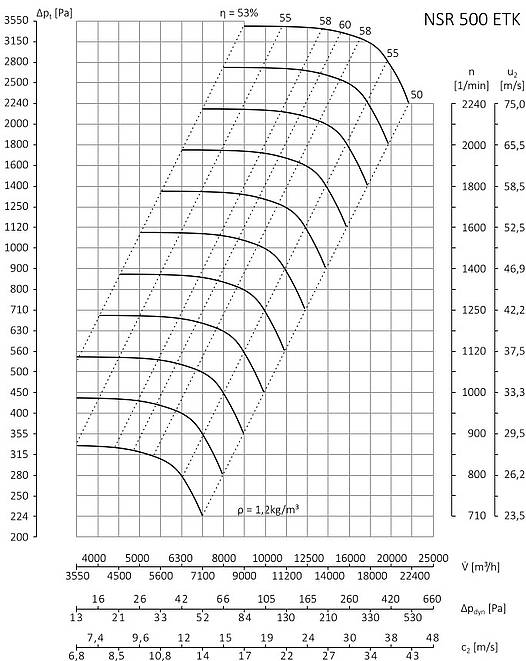

KENNLINIEN

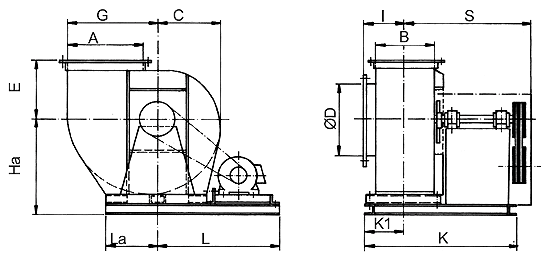

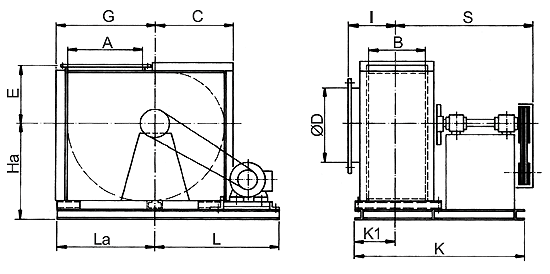

Hauptabmessungen

Ventilatorbaugröße A B ØD C E F G Ha Hb Hc K K1 L La
Lb
S I Gewicht o. Motor [kg] max.Motorbaugröße unisol. +isoliert
450 453 256 453 396 354 468 540 580 505 650 1014 180 900 320 825 198 135 132
500 507 288 507 450 405 525 600 655 580 730 1066 186 1000 330 920 214 155 160 M
560 569 323 569 500 450 585 670 715 630 800 1139 203 1050 400 1097 232 215 160 M
630 638 361 638 550 480 655 760 785 680 890 1217 222 1110 430 1130 261 255 160 L
710 715 404 715 620 535 740 860 890 770 1010 1370 247 1200 500 1250 282 335 180
Tabellenmaßangaben in mm

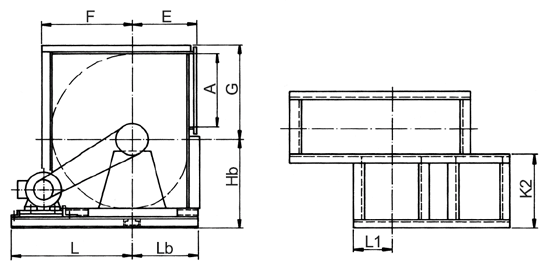

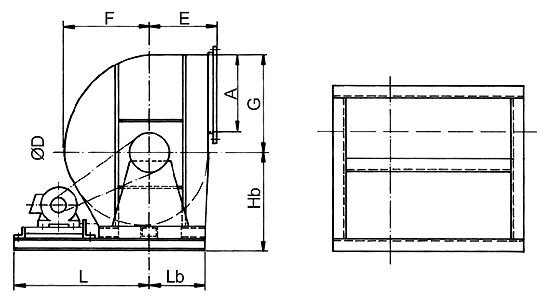

Ventilatorbaugröße A B ØD C E F G Ha Hb K K1 K2 L La Lb L1 S I Gewicht o. Motor
[kg]
450 453 256 453 438 354 510 582 618 545 1014 180 709 900 590 365 240 825 208 210
500 507 288 507 492 405 567 642 695 620 1066 186 739 1000 650 415 300 920 224 255
560 569 323 569 542 450 627 712 755 670 1139 203 779 1050 720 460 355 1097 252 335
630 638 361 638 592 480 697 802 825 720 1217 222 819 1110 810 490 400 1130 271 400
710 715 404 715 662 535 782 902 930 810 1370 247 926 1200 900 540 450 1250 292 510
Tabellenmaßangaben in mm
