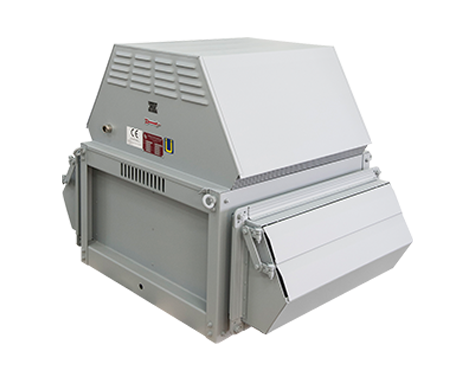

Entrauchungs-Dachventilator 600° C TypED-HB

Beschreibung

Direkt getriebener Radialventilator zur Aufstellung auf Dächern, geeignet für die Förderung von Rauchgasen mit einer Temperatur von 620°C über 90 Minuten

  • Dachventilatoren bewirken einen Unterdruck in der gesamten Entrauchungsleitung. Bei evtl. Leckagen erfolgt kein Rauchaustritt ins Gebäude.
  • Statische Druckerhöhungen bis 2400 Pa erlauben auch den Einsatz in komplexen Leitungsnetzen mit hohen Druckverlusten.

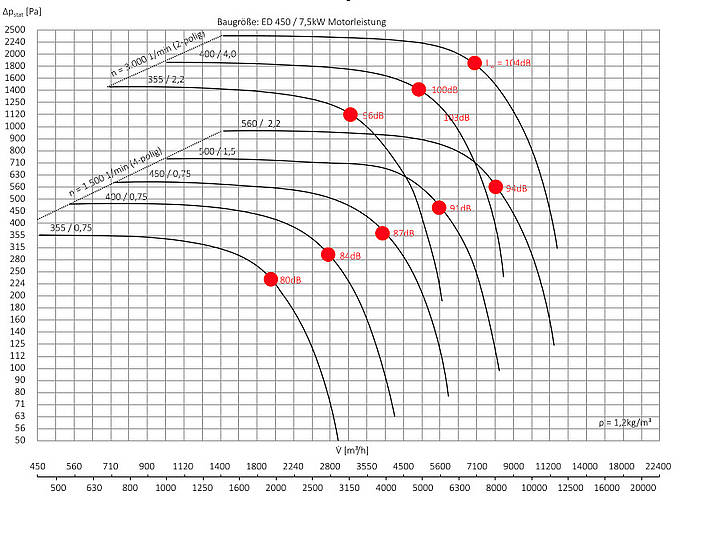

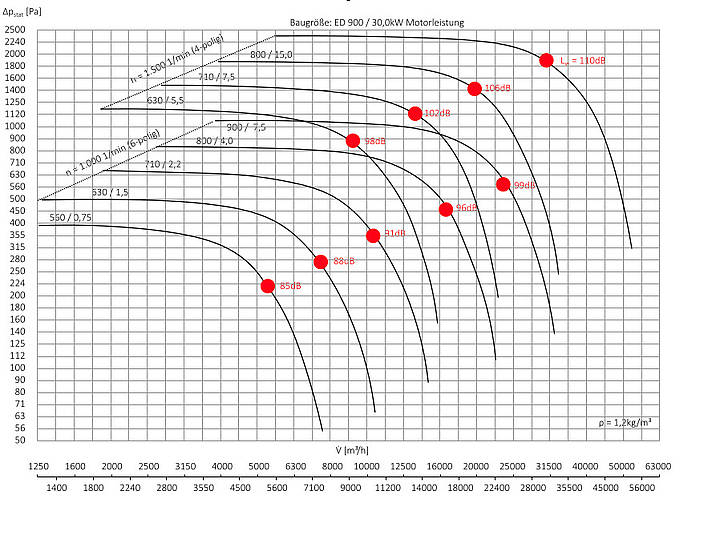

Leistungsumfang

  • 9 Baugrößen: ED 355 hb … 900 hb
  • Förderleistung: 200 - 50.000 m³/h
  • Statische Druckerhöhung: bis 2.400 Pa

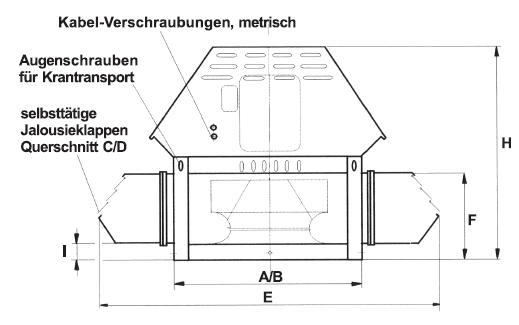

HAUPTABMESSUNGEN

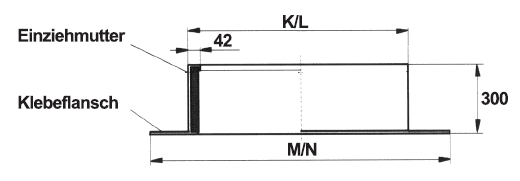

  • isolierter Dachsockel (A1 nach DIN 4102) aus verzinktem Stahlblech für Flachdach, (bei Schrägdach ist Angabe der Dachneigung erforderlich)
  • mit Dachventilator zu verschrauben
  • veränderte Bauhöhe bei Bypassanordnung erforderlich
Typ Motor Ventilator Gewichte
ED Motor-
leistung
[KW]
Dreh-
zahl
[1/min]
A/B C/D E F H I Sockel Elast. Stutzen Ventilator
ohne Motor
[kg]
Sockel
[kg]
Motor
[kg]
K/L M/N Lkr. i.l. Bohrungen
355 0,75
2,2
1500
3000
630/630 140/530 1030 288 738 80 605/605 885/885 395 361 8 x 9,5 150 92 58 10
15
400 0,75
4,0
1500
3000
700/700 160/600 1120 306 786 80 675/675 955/955 438 404 12 x 9,5 150 103 62 10
25
450 0,75
7,5
1500
3000
700/700 180/600 1140 334 814 80 675/675 955/955 487 453 12 x 9,5 150 120 62 10
48
500 0,75
1,5
1000
1500
710/710 200/610 1170 358 838 80 685/685 965/965 541 507 12 x 9,5 200 129 63 13
14
560 0,75
2,2
1000
1500
800/800 224/700 1280 406 886 80 775/775 1055/1055 605 569 16 x 9,5 200 157 66 13
18
630 1,5
5,5
1000
1500
900/900 252/800 1420 447 977 80 875/875 1255/1255 674 638 16 x 9,5 200 200 80 21
45
710 2,2
7,5
1000
1500
1000/1000 284/900 1545 492 1097 80 975/975 1355/1355 751 715 16 x 9,5 200 246 95 28
50
800 4,0
15,0
1000
1500
1120/1120 320/1020 1700 540 1210 80 1095/1095 1475/1475 837 801 24 x 9,5 200 335 109 50
96
900 7,5
30,0
1000
1500
1120/1120 400/1020 1780 598 1378 80 1095/1095 1475/1475 934 898 24 x 9,5 200 349 109 85
215
Maßänderungen vorbehalten

Deckanstrich: vorzugsweise in Zinkcolor, RAL 6005, 9010 und GW751

Achtung: Bei Inbetriebnahme die Übereinstimmung von Drehrichtung gemäß Drehrichtungspfeil unterhalb der Abdeckhaube beachten. Falsche Drehrichtung: Gefahr von Nennstromüberschreitung, Gewährleistungsverlust. Achtung: Bei nachträglicher Montage elastischer Stutzen saugseitig an der Ventilatordüse über Sonderflansch ist der Feuchtigkeitsschutz zu beachten.
