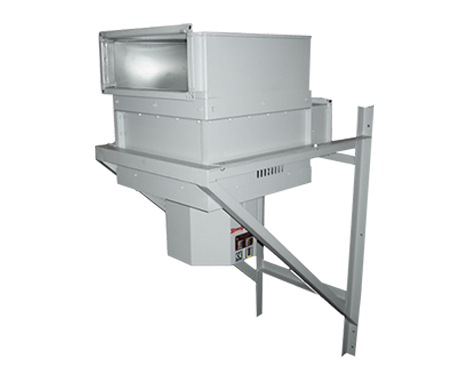

Direkt getriebener Radialventilator zur Befestigung an Wänden und Decken, geeignet für die Förderung von Rauchgasen mit einer Temperatur von 620°C über 90 Minuten / 120 Minuten

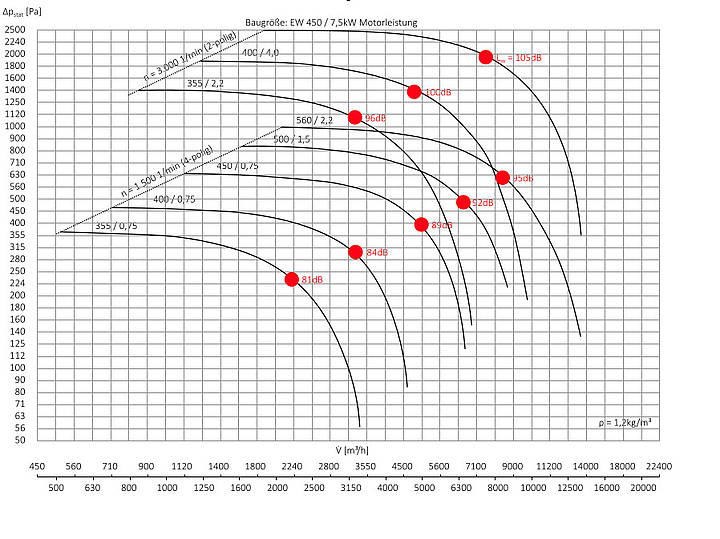

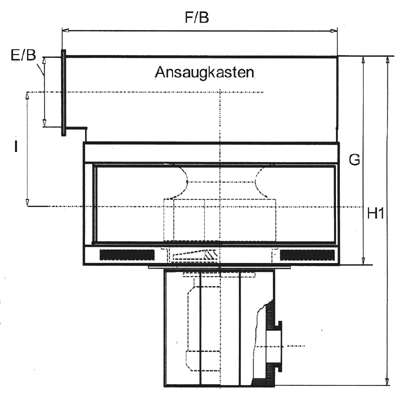

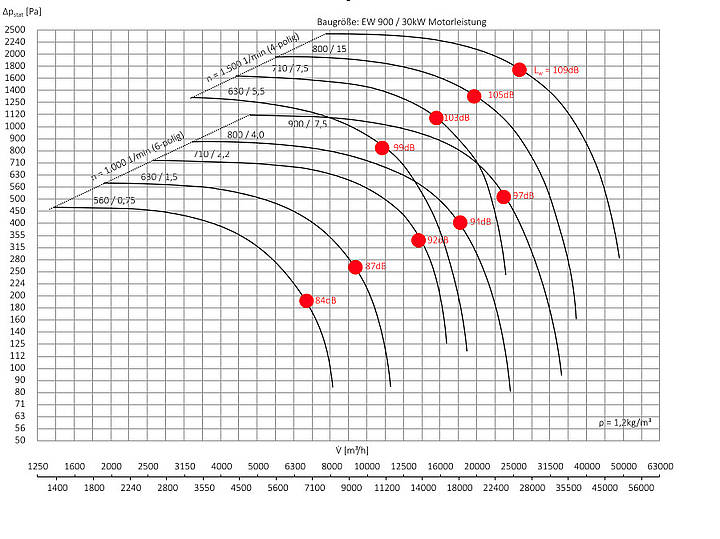

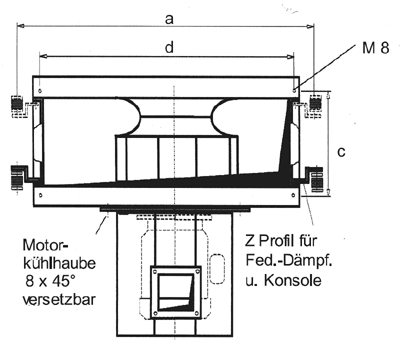

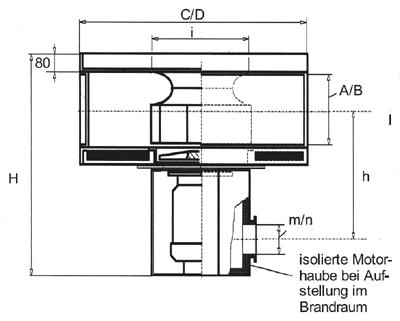

Typ | Motor | Ventilator [mm] | Zubehör [mm] | Gewichte [kg] | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
EW | Motor- leistung [KW] |
Dreh- zahl [1/min] |
A/B | C/D | m/n | c/d | H | H1 | h | i | F/B | E/B | G | a | I | Ventilator ohne Motor |
Ansaugkasten | Motor ca. |
|
355 | 0,75 2,2 |
1500 3000 |
208/570 | 630/630 | 200/150 | 238/600 | 760 | 993 | 426 | 361 | 680⁄620 | 208⁄570 | 601 | 728 | 313 | 83 | 13 | 10 15 |
|
400 | 0,75 4,0 |
1500 3000 |
226/640 | 700/700 | 250/200 | 256/670 | 929 | 1180 | 561 | 404 | 750/690 | 226/640 | 637 | 798 | 331 | 93 | 15 | 10 25 |
|
450 | 0,75 7,5 |
1500 3000 |
254/640 | 700/700 | 250/200 | 284/670 | 957 | 1240 | 575 | 453 | 750/690 | 254/640 | 697 | 798 | 363 | 108 | 17 | 10 48 |
|
500 | 0,75 1,5 |
1000 1500 |
278/650 | 710/710 | 250/200 | 308/680 | 981 | 1284 | 587 | 507 | 760/700 | 278/650 | 741 | 808 | 383 | 117 | 18 | 13 14 |
|
560 | 0,75 2,2 |
1000 1500 |
326/740 | 800/800 | 250/200 | 356/770 | 1029 | 1378 | 611 | 569 | 850/790 | 326/740 | 835 | 898 | 429 | 141 | 20 | 13 18 |
|
630 | 1,5 5,5 |
1000 1500 |
367/840 | 900/900 | 250/200 | 397/870 | 1053 | 1447 | 615 | 638 | 950/890 | 367/840 | 921 | 998 | 474 | 190 | 26 | 21 45 |
|
710 | 2,2 7,5 |
1000 1500 |
412/940 | 1000/1000 | 250/200 | 442/970 | 1202 | 1646 | 741 | 715 | 1050/990 | 412/940 | 1016 | 1108 | 524 | 245 | 30 | 28 50 |
|
800 | 4,0 15,0 |
1000 1500 |
460/1060 | 1120/1120 | 315/250 | 490/1090 | 1333 | 1818 | 815 | 801 | 1170/1110 | 460/1060 | 1105 | 1228 | 565 | 300 | 37 | 50 96 |
|
900 | 7,5 30,0 |
1000 1500 |
518/1060 | 1120/1120 | 315/250 355/315 |
548/1090 | 1392 1577 |
1937 2122 |
845 1010 |
898 | 1170/1110 | 518/1060 | 1223 | 1228 | 625 | 365 | 44 | 85 215 |
|
Maßänderungen vorbehalten |

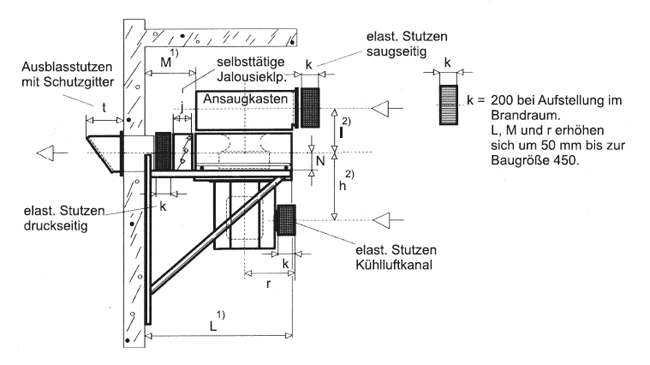

Typ | Montagemaße [mm] | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
EW | M | N | L | j | k | r | t | ||||||||||||
355 | 365 | 130 | 990 | 160 | 150 | 395 | 308 | ||||||||||||
400 | 375 | 139 | 1070 | 170 | 150 | 445 | 326 | ||||||||||||
450 | 375 | 153 | 1070 | 170 | 150 | 445 | 354 | ||||||||||||
500 | 425 | 165 | 1130 | 170 | 200 | 495 | 378 | ||||||||||||
560 | 435 | 189 | 1230 | 180 | 200 | 495 | 426 | ||||||||||||
630 | 475 | 210 | 1370 | 220 | 200 | 545 | 575 | ||||||||||||
710 | 505 | 232 | 1500 | 250 | 200 | 595 | 605 | ||||||||||||
800 | 505 | 256 | 1620 | 250 | 200 | 620 | 605 | ||||||||||||
900 | 505 | 285 | 1620 | 250 | 200 | 620 | 605 | ||||||||||||
Maßänderungen vorbehalten |
Typ | Kühlluftmengen in m³⁄h bei 40°C | |||
---|---|---|---|---|
EW | 2-polig | 4-polig | 6-polig | 8-polig |
355 | 90 | 90 | 90 | |
400 | 270 | 90 | 90 | |
450 | 450 | 135 | 90 | |
500 | 135 | 90 | ||
560 | 180 | 90 | 90 | |
630 | 450 | 135 | 90 | |
710 | 675 | 315 | 90 | |
800 | 900 | 315 | 225 | |
900 | 1350 | 450 | 360 |
