Abströmeinheit mit DunkelklappeTyp ASE-DK7
Beschreibung
Aufbau:

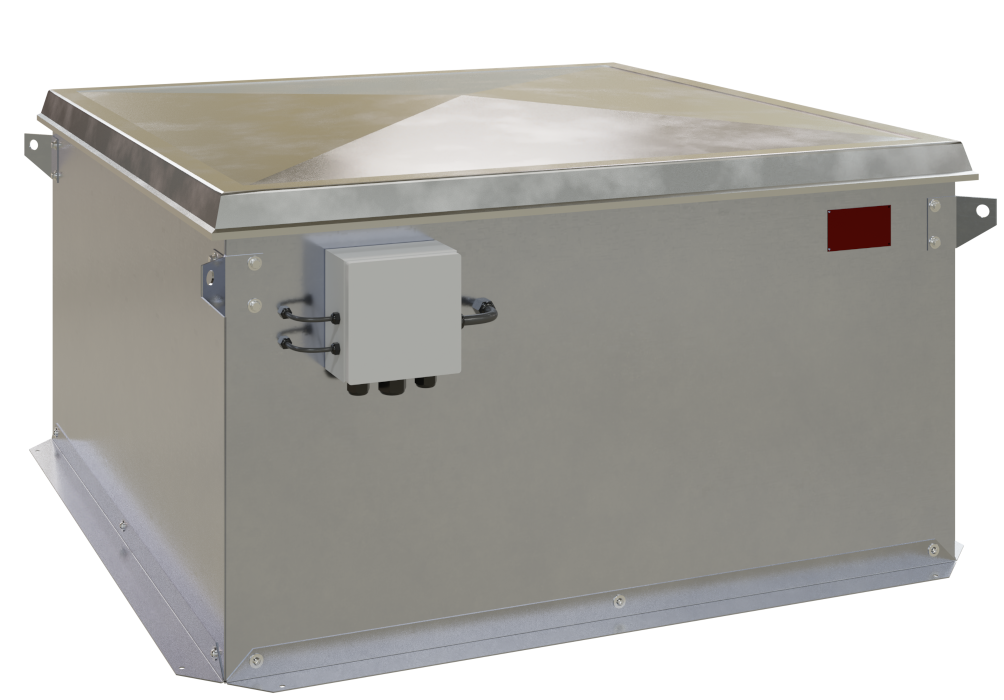

Die Abströmeinheit besteht aus einem isolierten Dachsockel mit dicht schließender Dunkelklappe. Der Dachsockel besteht aus verzinktem Stahlblech und ist innen mit nicht brennbarer Mineralwolle isoliert. Die Dunkelklappe ist mit einem Überschlagsantriebssystem ausgerüstet ist, so dass ein Öffnungswinkel von ca. 155° realisiert wird, um eine weitgehende Windunabhängigkeit sicherzustellen.
Der elektrische Anschluss erfolgt über den außen am Dachsockel montierten Klemmkasten.

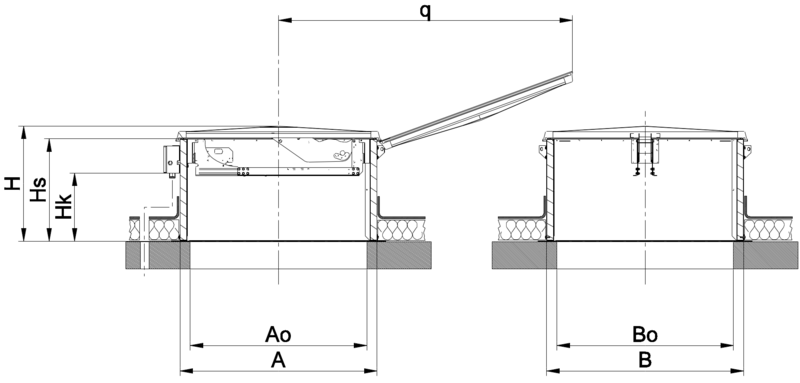

Hauptabmessungen
| Baugröße | A x B [mm] |
q [mm] |
Gewicht [kg] |
Durchbruch* AD x BD [mm] |
|---|---|---|---|---|
| ASE-DK7 1200/1200 | 1150 x 1150 | 1763 | 148 | 1000 x 1000 |
| ASE-DK7 1200/1500 | 1150 x 1450 | 1763 | 165 | 1000 x 1300 |
| ASE-DK7 1200/1800 | 1150 x 1750 | 1763 | 182 | 1000 x 1600 |
| ASE-DK7 1200/2400 | 1150 x 2350 | 1763 | 216 | 1000 x 2200 |
| ASE-DK7 1500/1500 | 1450 x 1450 | 2200 | 183 | 1300 x 1300 |
| ASE-DK7 1500/1800 | 1450 x 1750 | 2200 | 200 | 1300 x 1600 |
| ASE-DK7 1800/1800 | 1750 x 1750 | 2640 | 225 | 1600 x 1600 |
Die Flanschbreite beträgt standardmäßig umlaufend 150 mm, alternative Flansche sind auf Anfrage verfügbar. Für eine Abdichtung muss der angeschraubte Flansch durch bspw. Dachpappe eingeklebt bzw. abgedichtet werden.
Der Durchbruch sollte dem Maß A0 x B0 entsprechen. Für eine nachträgliche Trockenbau-Anarbeitung kann der Durchbruch bis zu 50 mm größer ausgeführt werden. Bei der Montage müssen die Sockelwände auf einem festen Untergrund platziert werden.
