Die Abströmeinheit dient, innerhalb von Systemen für die Rauchfreihaltung von Flucht- und Rettungswegen
(Druckbelüftungsanlagen), dem Verschließen von Schachtköpfen. Die Abströmung erfolgt windrichtungsunabhängig über eine vierseitig offene Lamellenhaube.
Die Abströmeinheit besteht aus einem isolierten Dachsockel mit integrierter Jalousieklappe sowie einer Lamellenhaube aus Aluminium. Als Stellantrieb wird ein spezieller Federrücklaufmotor verwendet, der üblicherweise in Brandschutzklappen zur Anwendung kommt.
Mehr lesen... Schließen
Der elektrische Anschluss erfolgt über den außen am Dachsockel montierten Klemmkasten. Der Dachsockel besteht aus verzinktem Stahlblech und ist innen mit nicht brennbarer Mineralwolle isoliert. Für die Revision des Stellantriebes der Jalousieklappe können die vier seitlichen Segmente der Lamellenhaube einzeln entfernt werden.

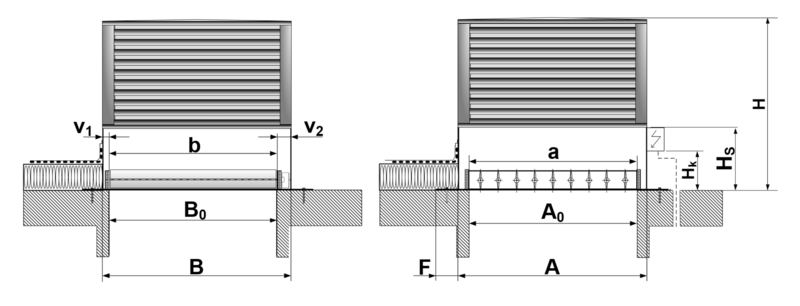

Maximale Schachtabmessungen** As x Bs [mm] |
Baugröße |
Abmessungen Lamellenhaube A x B [mm] |
Abmessungen Jalousieklappe a x b [mm] |
Höhe H* [mm] |
Gewicht [kg] |
Druckverlustbeiwert ζ*** [1] |
---|---|---|---|---|---|---|
500 x 1000 | ASE-JK 500/1000 LH5 900/1400 | 900 x 1400 | 500 x 1000 | 1110 | 188 | 1,4 |
500 x 1100 | ASE-JK 500/1100 LH5 900/1500 | 900 x 1500 | 500 x 1100 | 1110 | 197 | 1,4 |
500 x 1200 | ASE-JK 500/1200 LH5 900/1600 | 900 x 1600 | 500 x 1200 | 1190 | 210 | 1,4 |
500 x 1300 | ASE-JK 500/1300 LH5 900/1700 | 900 x 1700 | 500 x 1300 | 1190 | 219 | 1,4 |
500 x 1400 | ASE-JK 500/1400 LH5 900/1800 | 900 x 1800 | 500 x 1400 | 1190 | 228 | 1,4 |
500 x 1500 | ASE-JK 500/1500 LH5 900/1900 | 900 x 1900 | 500 x 1500 | 1190 | 238 | 1,4 |
500 x 1600 | ASE-JK 500/1600 LH5 900/2000 | 900 x 2000 | 500 x 1600 | 1260 | 251 | 1,4 |
665 x 800 | ASE-JK 665/800 LH5 1100/1200 | 1100 x 1200 | 665 x 800 | 1190 | 193 | 1,4 |
665 x 900 | ASE-JK 665/900 LH5 1100/1300 | 1100 x 1300 | 665 x 900 | 1190 | 203 | 1,4 |
665 x 1000 | ASE-JK 665/1000 LH5 1100/1400 | 1100 x 1400 | 665 x 1000 | 1260 | 216 | 1,4 |
665 x 1100 | ASE-JK 665/1100 LH5 1100/1500 | 1100 x 1500 | 665 x 1100 | 1260 | 226 | 1,4 |
665 x 1200 | ASE-JK 665/1200 LH5 1100/1600 | 1100 x 1600 | 665 x 1200 | 1260 | 236 | 1,4 |
665 x 1300 | ASE-JK 665/1300 LH5 1100/1700 | 1100 x 1700 | 665 x 1300 | 1340 | 250 | 1,4 |
665 x 1400 | ASE-JK 665/1400 LH5 1100/1800 | 1100 x 1800 | 665 x 1400 | 1340 | 261 | 1,4 |
665 x 1500 | ASE-JK 665/1500 LH5 1100/1900 | 1100 x 1900 | 665 x 1500 | 1340 | 271 | 1,4 |
665 x 1600 | ASE-JK 665/1600 LH5 1100/2000 | 1100 x 2000 | 665 x 1600 | 1410 | 286 | 1,4 |
830 x 600 | ASE-JK 830/600 LH5 1300/1000 | 1300 x 1000 | 830 x 600 | 1110 | 189 | 1,4 |
830 x 700 | ASE-JK 830/700 LH5 1300/1100 | 1300 x 1100 | 830 x 700 | 1190 | 202 | 1,4 |
830 x 800 | ASE-JK 830/800 LH5 1300/1200 | 1300 x 1200 | 830 x 800 | 1260 | 217 | 1,4 |
830 x 900 | ASE-JK 830/900 LH5 1300/1300 | 1300 x 1300 | 830 x 900 | 1260 | 227 | 1,4 |
830 x 1000 | ASE-JK 830/1000 LH5 1300/1400 | 1300 x 1400 | 830 x 1000 | 1340 | 242 | 1,4 |
830 x 1100 | ASE-JK 830/1100 LH5 1300/1500 | 1300 x 1500 | 830 x 1100 | 1340 | 253 | 1,4 |
830 x 1200 | ASE-JK 830/1200 LH5 1300/1600 | 1300 x 1600 | 830 x 1200 | 1410 | 268 | 1,4 |
830 x 1300 | ASE-JK 830/1300 LH5 1300/1700 | 1300 x 1700 | 830 x 1300 | 1410 | 279 | 1,4 |
830 x 1400 | ASE-JK 830/1400 LH5 1300/1800 | 1300 x 1800 | 830 x 1400 | 1490 | 294 | 1,4 |
830 x 1500 | ASE-JK 830/1500 LH5 1300/1900 | 1300 x 1900 | 830 x 1500 | 1490 | 305 | 1,4 |
830 x 1600 | ASE-JK 830/1600 LH5 1300/2000 | 1300 x 2000 | 830 x 1600 | 1490 | 316 | 1,4 |
995 x 500 | ASE-JK 995/500 LH5 1400/900 | 1400 x 900 | 995 x 500 | 1110 | 188 | 1,4 |
995 x 600 | ASE-JK 995/600 LH5 1400/1000 | 1400 x 1000 | 995 x 600 | 1190 | 202 | 1,4 |
995 x 700 | ASE-JK 995/700 LH5 1400/1100 | 1400 x 1100 | 995 x 700 | 1260 | 217 | 1,4 |
995 x 800 | ASE-JK 995/800 LH5 1400/1200 | 1400 x 1200 | 995 x 800 | 1340 | 232 | 1,4 |
995 x 900 | ASE-JK 995/900 LH5 1400/1300 | 1400 x 1300 | 995 x 900 | 1340 | 243 | 1,4 |
995 x 1000 | ASE-JK 995/1000 LH5 1400/1400 | 1400 x 1400 | 995 x 1000 | 1410 | 258 | 1,4 |
995 x 1100 | ASE-JK 995/1100 LH5 1400/1500 | 1400 x 1500 | 995 x 1100 | 1410 | 269 | 1,5 |
995 x 1200 | ASE-JK 995/1200 LH5 1400/1600 | 1400 x 1600 | 995 x 1200 | 1490 | 285 | 1,4 |
995 x 1300 | ASE-JK 995/1300 LH5 1400/1700 | 1400 x 1700 | 995 x 1300 | 1490 | 296 | 1,5 |
995 x 1400 | ASE-JK 995/1400 LH5 1400/1800 | 1400 x 1800 | 995 x 1400 | 1560 | 312 | 1,4 |
995 x 1500 | ASE-JK 995/1500 LH5 1400/1900 | 1400 x 1900 | 995 x 1500 | 1560 | 324 | 1,5 |
995 x 1600 | ASE-JK 995/1600 LH5 1400/2000 | 1400 x 2000 | 995 x 1600 | 1640 | 340 | 1,4 |
1160 x 500 | ASE-JK 1160/500 LH5 1600/900 | 1600 x 900 | 1160 x 500 | 1190 | 210 | 1,4 |
1160 x 600 | ASE-JK 1160/600 LH5 1600/1000 | 1600 x 1000 | 1160 x 600 | 1260 | 225 | 1,4 |
1160 x 700 | ASE-JK 1160/700 LH5 1600/1100 | 1600 x 1100 | 1160 x 700 | 1340 | 241 | 1,4 |
1160 x 800 | ASE-JK 1160/800 LH5 1600/1200 | 1600 x 1200 | 1160 x 800 | 1340 | 252 | 1,4 |
1160 x 900 | ASE-JK 1160/900 LH5 1600/1300 | 1600 x 1300 | 1160 x 900 | 1410 | 268 | 1,4 |
1160 x 1000 | ASE-JK 1160/1000 LH5 1600/1400 | 1600 x 1400 | 1160 x 1000 | 1490 | 285 | 1,4 |
1160 x 1100 | ASE-JK 1160/1100 LH5 1600/1500 | 1600 x 1500 | 1160 x 1100 | 1490 | 297 | 1,5 |
1160 x 1200 | ASE-JK 1160/1200 LH5 1600/1600 | 1600 x 1600 | 1160 x 1200 | 1560 | 313 | 1,4 |
1160 x 1300 | ASE-JK 1160/1300 LH5 1600/1700 | 1600 x 1700 | 1160 x 1300 | 1560 | 325 | 1,5 |
1160 x 1400 | ASE-JK 1160/1400 LH5 1600/1800 | 1600 x 1800 | 1160 x 1400 | 1640 | 342 | 1,4 |
1160 x 1500 | ASE-JK 1160/1500 LH5 1600/1900 | 1600 x 1900 | 1160 x 1500 | 1640 | 354 | 1,5 |
1160 x 1600 | ASE-JK 1160/1600 LH5 1600/2000 | 1600 x 2000 | 1160 x 1600 | 1640 | 367 | 1,5 |
1325 x 500 | ASE-JK 1325/500 LH5 1700/900 | 1700 x 900 | 1325 x 500 | 1190 | 220 | 1,4 |
1325 x 600 | ASE-JK 1325/600 LH5 1700/1000 | 1700 x 1000 | 1325 x 600 | 1260 | 236 | 1,4 |
1325 x 700 | ASE-JK 1325/700 LH5 1700/1100 | 1700 x 1100 | 1325 x 700 | 1340 | 252 | 1,4 |
1325 x 800 | ASE-JK 1325/800 LH5 1700/1200 | 1700 x 1200 | 1325 x 800 | 1410 | 268 | 1,4 |
1325 x 900 | ASE-JK 1325/900 LH5 1700/1300 | 1700 x 1300 | 1325 x 900 | 1490 | 285 | 1,4 |
1325 x 1000 | ASE-JK 1325/1000 LH5 1700/1400 | 1700 x 1400 | 1325 x 1000 | 1560 | 301 | 1,4 |
1325 x 1100 | ASE-JK 1325/1100 LH5 1700/1500 | 1700 x 1500 | 1325 x 1100 | 1640 | 318 | 1,4 |
1325 x 1200 | ASE-JK 1325/1200 LH5 1700/1600 | 1700 x 1600 | 1325 x 1200 | 1640 | 331 | 1,4 |
1325 x 1300 | ASE-JK 1325/1300 LH5 1700/1700 | 1700 x 1700 | 1325 x 1300 | 1640 | 343 | 1,5 |
1325 x 1400 | ASE-JK 1325/1400 LH5 1700/1800 | 1700 x 1800 | 1325 x 1400 | 1640 | 356 | 1,5 |
1325 x 1500 | ASE-JK 1325/1500 LH5 1700/1900 | 1700 x 1900 | 1325 x 1500 | 1640 | 368 | 1,6 |
1325 x 1600 | ASE-JK 1325/1600 LH5 1700/2000 | 1700 x 2000 | 1325 x 1600 | 1640 | 381 | 1,6 |
1490 x 500 | ASE-JK 1490/500 LH5 1900/900 | 1900 x 900 | 1490 x 500 | 1260 | 242 | 1,4 |
1490 x 600 | ASE-JK 1490/600 LH5 1900/1000 | 1900 x 1000 | 1490 x 600 | 1340 | 259 | 1,4 |
1490 x 700 | ASE-JK 1490/700 LH5 1900/1100 | 1900 x 1100 | 1490 x 700 | 1410 | 276 | 1,4 |
1490 x 800 | ASE-JK 1490/800 LH5 1900/1200 | 1900 x 1200 | 1490 x 800 | 1490 | 293 | 1,4 |
1490 x 900 | ASE-JK 1490/900 LH5 1900/1300 | 1900 x 1300 | 1490 x 900 | 1490 | 306 | 1,5 |
1490 x 1000 | ASE-JK 1490/1000 LH5 1900/1400 | 1900 x 1400 | 1490 x 1000 | 1560 | 324 | 1,5 |
1490 x 1100 | ASE-JK 1490/1100 LH5 1900/1500 | 1900 x 1500 | 1490 x 1100 | 1640 | 342 | 1,4 |
1490 x 1200 | ASE-JK 1490/1200 LH5 1900/1600 | 1900 x 1600 | 1490 x 1200 | 1640 | 355 | 1,5 |
1490 x 1300 | ASE-JK 1490/1300 LH5 1900/1700 | 1900 x 1700 | 1490 x 1300 | 1640 | 368 | 1,5 |
1490 x 1400 | ASE-JK 1490/1400 LH5 1900/1800 | 1900 x 1800 | 1490 x 1400 | 1640 | 381 | 1,6 |
1490 x 1500 | ASE-JK 1490/1500 LH5 1900/1900 | 1900 x 1900 | 1490 x 1500 | 1640 | 394 | 1,6 |
1490 x 1600 | ASE-JK 1490/1600 LH5 1900/2000 | 1900 x 2000 | 1490 x 1600 | 1640 | 408 | 1,7 |
1655 x 500 | ASE-JK 1655/500 LH5 2100/900 | 2100 x 900 | 1655 x 500 | 1260 | 261 | 1,4 |
1655 x 600 | ASE-JK 1655/600 LH5 2100/1000 | 2100 x 1000 | 1655 x 600 | 1340 | 279 | 1,4 |
1655 x 700 | ASE-JK 1655/700 LH5 2100/1100 | 2100 x 1100 | 1655 x 700 | 1410 | 297 | 1,4 |
1655 x 800 | ASE-JK 1655/800 LH5 2100/1200 | 2100 x 1200 | 1655 x 800 | 1490 | 315 | 1,4 |
1655 x 900 | ASE-JK 1655/900 LH5 2100/1300 | 2100 x 1300 | 1655 x 900 | 1560 | 333 | 1,4 |
1655 x 1000 | ASE-JK 1655/1000 LH5 2100/1400 | 2100 x 1400 | 1655 x 1000 | 1640 | 352 | 1,4 |
1655 x 1100 | ASE-JK 1655/1100 LH5 2100/1500 | 2100 x 1500 | 1655 x 1100 | 1640 | 366 | 1,5 |
1655 x 1200 | ASE-JK 1655/1200 LH5 2100/1600 | 2100 x 1600 | 1655 x 1200 | 1640 | 379 | 1,5 |
1655 x 1300 | ASE-JK 1655/1300 LH5 2100/1700 | 2100 x 1700 | 1655 x 1300 | 1640 | 393 | 1,6 |
1655 x 1400 | ASE-JK 1655/1400 LH5 2100/1800 | 2100 x 1800 | 1655 x 1400 | 1640 | 407 | 1,7 |
1655 x 1500 | ASE-JK 1655/1500 LH5 2100/1900 | 2100 x 1900 | 1655 x 1500 | 1640 | 421 | 1,7 |
1655 x 1600 | ASE-JK 1655/1600 LH5 2100/2000 | 2100 x 2000 | 1655 x 1600 | 1640 | 434 | 1,8 |
1820 x 500 | ASE-JK 1820/500 LH5 2300/900 | 2300 x 900 | 1820 x 500 | 1260 | 280 | 1,4 |
1820 x 600 | ASE-JK 1820/600 LH5 2300/1000 | 2300 x 1000 | 1820 x 600 | 1340 | 298 | 1,4 |
1820 x 700 | ASE-JK 1820/700 LH5 2300/1100 | 2300 x 1100 | 1820 x 700 | 1410 | 317 | 1,4 |
1820 x 800 | ASE-JK 1820/800 LH5 2300/1200 | 2300 x 1200 | 1820 x 800 | 1490 | 336 | 1,4 |
1820 x 900 | ASE-JK 1820/900 LH5 2300/1300 | 2300 x 1300 | 1820 x 900 | 1560 | 355 | 1,5 |
1820 x 1000 | ASE-JK 1820/1000 LH5 2300/1400 | 2300 x 1400 | 1820 x 1000 | 1640 | 375 | 1,5 |
1820 x 1100 | ASE-JK 1820/1100 LH5 2300/1500 | 2300 x 1500 | 1820 x 1100 | 1640 | 389 | 1,5 |
1820 x 1200 | ASE-JK 1820/1200 LH5 2300/1600 | 2300 x 1600 | 1820 x 1200 | 1640 | 404 | 1,6 |
1820 x 1300 | ASE-JK 1820/1300 LH5 2300/1700 | 2300 x 1700 | 1820 x 1300 | 1640 | 418 | 1,6 |
1820 x 1400 | ASE-JK 1820/1400 LH5 2300/1800 | 2300 x 1800 | 1820 x 1400 | 1640 | 432 | 1,7 |
1820 x 1500 | ASE-JK 1820/1500 LH5 2300/1900 | 2300 x 1900 | 1820 x 1500 | 1640 | 446 | 1,8 |
1820 x 1600 | ASE-JK 1820/1600 LH5 2300/2000 | 2300 x 2000 | 1820 x 1600 | 1640 | 461 | 1,9 |
1985 x 500 | ASE-JK 1985/500 LH5 2400/900 | 2400 x 900 | 1985 x 500 | 1340 | 295 | 1,4 |
1985 x 600 | ASE-JK 1985/600 LH5 2400/1000 | 2400 x 1000 | 1985 x 600 | 1410 | 314 | 1,4 |
1985 x 700 | ASE-JK 1985/700 LH5 2400/1100 | 2400 x 1100 | 1985 x 700 | 1490 | 333 | 1,4 |
1985 x 800 | ASE-JK 1985/800 LH5 2400/1200 | 2400 x 1200 | 1985 x 800 | 1560 | 353 | 1,4 |
1985 x 900 | ASE-JK 1985/900 LH5 2400/1300 | 2400 x 1300 | 1985 x 900 | 1640 | 373 | 1,4 |
1985 x 1000 | ASE-JK 1985/1000 LH5 2400/1400 | 2400 x 1400 | 1985 x 1000 | 1640 | 387 | 1,5 |
1985 x 1100 | ASE-JK 1985/1100 LH5 2400/1500 | 2400 x 1500 | 1985 x 1100 | 1640 | 402 | 1,6 |
1985 x 1200 | ASE-JK 1985/1200 LH5 2400/1600 | 2400 x 1600 | 1985 x 1200 | 1640 | 417 | 1,7 |
1985 x 1300 | ASE-JK 1985/1300 LH5 2400/1700 | 2400 x 1700 | 1985 x 1300 | 1640 | 431 | 1,7 |
1985 x 1400 | ASE-JK 1985/1400 LH5 2400/1800 | 2400 x 1800 | 1985 x 1400 | 1640 | 446 | 1,8 |
1985 x 1500 | ASE-JK 1985/1500 LH5 2400/1900 | 2400 x 1900 | 1985 x 1500 | 1640 | 461 | 1,9 |
2150 x 500 | ASE-JK 2150/500 LH5 2600/900 | 2600 x 900 | 2150 x 500 | 1340 | 314 | 1,4 |
2150 x 600 | ASE-JK 2150/600 LH5 2600/1000 | 2600 x 1000 | 2150 x 600 | 1410 | 340 | 1,4 |
2150 x 700 | ASE-JK 2150/700 LH5 2600/1100 | 2600 x 1100 | 2150 x 700 | 1490 | 361 | 1,4 |
2150 x 800 | ASE-JK 2150/800 LH5 2600/1200 | 2600 x 1200 | 2150 x 800 | 1560 | 374 | 1,4 |
2150 x 900 | ASE-JK 2150/900 LH5 2600/1300 | 2600 x 1300 | 2150 x 900 | 1640 | 395 | 1,5 |
2150 x 1000 | ASE-JK 2150/1000 LH5 2600/1400 | 2600 x 1400 | 2150 x 1000 | 1640 | 410 | 1,5 |
2150 x 1100 | ASE-JK 2150/1100 LH5 2600/1500 | 2600 x 1500 | 2150 x 1100 | 1640 | 425 | 1,6 |
2150 x 1200 | ASE-JK 2150/1200 LH5 2600/1600 | 2600 x 1600 | 2150 x 1200 | 1640 | 441 | 1,7 |
2150 x 1300 | ASE-JK 2150/1300 LH5 2600/1700 | 2600 x 1700 | 2150 x 1300 | 1640 | 456 | 1,8 |
2150 x 1400 | ASE-JK 2150/1400 LH5 2600/1800 | 2600 x 1800 | 2150 x 1400 | 1640 | 471 | 1,9 |
2315 x 500 | ASE-JK 2315/500 LH5 2800/900 | 2800 x 900 | 2315 x 500 | 1340 | 338 | 1,4 |
2315 x 600 | ASE-JK 2315/600 LH5 2800/1000 | 2800 x 1000 | 2315 x 600 | 1410 | 360 | 1,4 |
2315 x 700 | ASE-JK 2315/700 LH5 2800/1100 | 2800 x 1100 | 2315 x 700 | 1560 | 388 | 1,4 |
2315 x 800 | ASE-JK 2315/800 LH5 2800/1200 | 2800 x 1200 | 2315 x 800 | 1640 | 410 | 1,4 |
2315 x 900 | ASE-JK 2315/900 LH5 2800/1300 | 2800 x 1300 | 2315 x 900 | 1640 | 426 | 1,5 |
2315 x 1000 | ASE-JK 2315/1000 LH5 2800/1400 | 2800 x 1400 | 2315 x 1000 | 1640 | 442 | 1,6 |
2315 x 1100 | ASE-JK 2315/1100 LH5 2800/1500 | 2800 x 1500 | 2315 x 1100 | 1640 | 459 | 1,6 |
2315 x 1200 | ASE-JK 2315/1200 LH5 2800/1600 | 2800 x 1600 | 2315 x 1200 | 1640 | 475 | 1,7 |
2315 x 1300 | ASE-JK 2315/1300 LH5 2800/1700 | 2800 x 1700 | 2315 x 1300 | 1640 | 491 | 1,8 |
2480 x 500 | ASE-JK 2480/500 LH5 3000/900 | 3000 x 900 | 2480 x 500 | 1340 | 357 | 1,4 |
2480 x 600 | ASE-JK 2480/600 LH5 3000/1000 | 3000 x 1000 | 2480 x 600 | 1410 | 380 | 1,4 |
2480 x 700 | ASE-JK 2480/700 LH5 3000/1100 | 3000 x 1100 | 2480 x 700 | 1560 | 408 | 1,4 |
2480 x 800 | ASE-JK 2480/800 LH5 3000/1200 | 3000 x 1200 | 2480 x 800 | 1640 | 431 | 1,4 |
2480 x 900 | ASE-JK 2480/900 LH5 3000/1300 | 3000 x 1300 | 2480 x 900 | 1640 | 448 | 1,5 |
2480 x 1000 | ASE-JK 2480/1000 LH5 3000/1400 | 3000 x 1400 | 2480 x 1000 | 1640 | 465 | 1,6 |
2480 x 1100 | ASE-JK 2480/1100 LH5 3000/1500 | 3000 x 1500 | 2480 x 1100 | 1640 | 482 | 1,7 |
2480 x 1200 | ASE-JK 2480/1200 LH5 3000/1600 | 3000 x 1600 | 2480 x 1200 | 1640 | 499 | 1,8 |
* Die Höhe des Sockels kann an die Dicke der bauseitigen Wärmedämmung angepasst werden.
** Der Dachdurchbruch muss in der Abmessung des Abströmschachts ausgeführt sein.
*** Für Revisionszwecke sollte mindestens 1m umlaufend Freiraum für die Zugänglichkeit der Einheit eingehalten
werden.
**** ζ bezogen auf Nennmaß der Jalousieklappe bei gerader Schachtanströmung.
