AbströmeinheitTyp ASE-LK7
Beschreibung
Aufbau:

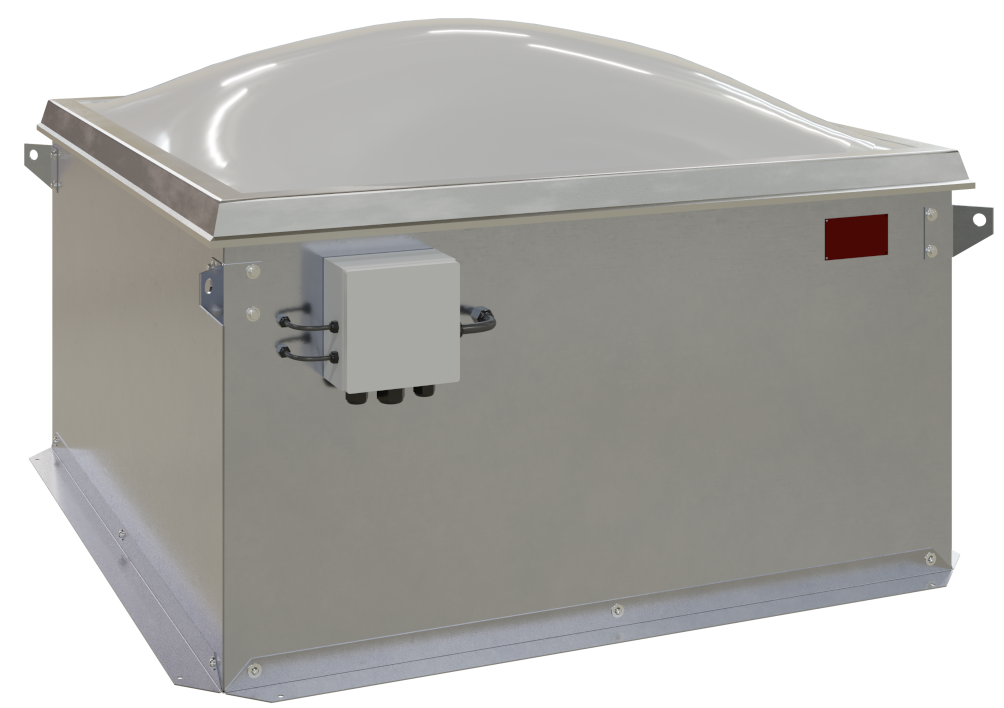

Die Abströmeinheit besteht aus einem isolierten Dachsockel mit dicht schließender Lichtkuppel. Der Dachsockel besteht aus verzinktem Stahlblech und ist innen mit nicht brennbarer Mineralwolle isoliert. Die Lichtkuppel ist mit einem Überschlags-antriebssystem ausgerüstet ist, so dass ein Öffnungswinkel von ca. 155° realisiert wird, um eine weitgehende Windunabhängigkeit sicherzustellen.
Der elektrische Anschluss erfolgt über den außen am Dachsockel montierten Klemmkasten.
Hauptabmessungen
| Baugröße | DurchbruchAo x Bo [mm] | A x B [mm] | q [kg] | Gewicht |
|---|---|---|---|---|
| [mm] | ||||
| ASE-1000/100 LK7-1200/1200 | 1000 x 1000 | 1150 x 1150 | 1763 | 148 |
| ASE-1000x1600 LK7-1200/1500 | 1000 x 1300 | 1150 x 1450 | 1763 | 165 |
| ASE-1000/1600 LK7-1200/1800 | 1000 x 1600 | 1150 x 1750 | 1763 | 182 |
| ASE-1000/2200 LK7-1200/2400 | 1000 x 2200 | 1150 x 1450 | 1763 | 216 |
| ASE-1300/1300 LK7-1500/1500 | 1300 x 1300 | 1450 x 1450 | 2200 | 183 |
| ASE-1300/1600 LK7-1500/1800 | 1300 x 1600 | 1450 x 1750 | 2200 | 200 |
| ASE-1600/1600 LK7-1800/1800 | 1600 x 1600 | 1750 x 1750 |
Die Flanschbreite beträgt standardmäßig umlaufend 65 mm, alternative Flansche sind auf Anfrage verfügbar. Für eine Abdichtung muss der angeschraubte Flansch durch bspw. Dachpappe eingeklebt bzw. abgedichtet werden.
Der Durchbruch sollte dem Maß A0 x B0 entsprechen. Für eine nachträgliche Trockenbau-Anarbeitung kann der Durchbruch bis zu 50 mm größer ausgeführt werden. Bei der Montage müssen die Sockelwände auf einem festen Untergrund platziert
