Druckregeleinheit für Dachanordnung mit DunkelklappeTyp DEK-V-DK7
Beschreibung
Aufbau:

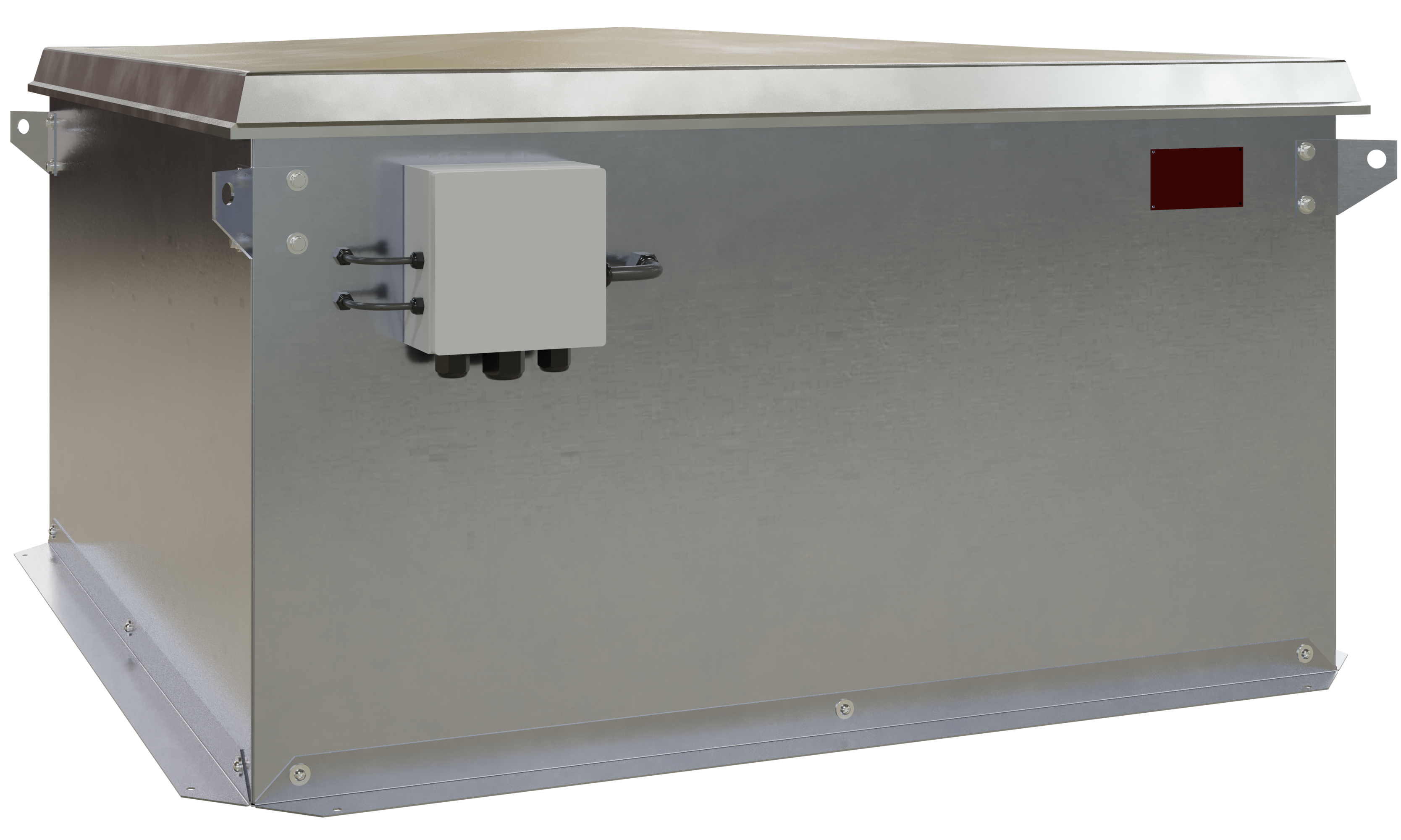

Die Druckregeleinheit besteht aus einem isolierten Dachsockel, der integrierten Druckregelklappe sowie einer Dunkelklappe. Die Druckregelklappe regelt den Überdruck im Treppenraum mit Hilfe eines Federsystems selbsttätig ohne Hilfsenergie. Der Dachsockel besteht aus verzinktem Stahlblech und ist innen mit nicht brennbarer Mineralwolle isoliert.
Die Abströmung erfolgt über eine Dunkelklappe, die mit einem Überschlagsantriebssystem ausgerüstet ist, so dass ein Öffnungswinkel von ca. 155° realisiert wird, um eine weitgehende Windunabhängigkeit sicherzustellen.
Der elektrische Anschluss erfolgt über den außen am Dachsockel montierten Klemmkasten.
Betriebsweise:
Bei Anlagenauslösung wird von der Steuereinrichtung die Dunkelklappe aufgefahren. Nach Erreichen der Öffnungsstellung (Positionsschalter) kann der Zuluftventilator in Betrieb gesetzt werden. Die Druckregelung erfolgt über die federbelastete Druckregelklappe.
Mehr lesen... Schließen
Bei Anlagenauslösung wird von der Steuereinrichtung die Dunkelklappe aufgefahren. Nach Erreichen der Öffnungsstellung (Positionsschalter) kann der Zuluftventilator in Betrieb gesetzt werden. Die Druckregelung erfolgt über die federbelastete Druckregelklappe.
In der Ausführung DEKA-V-DK7 kann während der Betriebsbereitschaft die Druckregelklappe mit dem zusätzlichen Stellantrieb offengehalten werden. Damit kann die Einheit durch das Öffnen der Dunkelklappe zum Entlüften des Treppenraumes verwendet werden. Im Brandfall werden diese Komfortfunktionen übersteuert: die Dunkelklappe wird vollständig geöffnet, und der Stellantrieb fährt in die Position, die die selbsttätige Funktion der Regelklappe ermöglicht.
Damit lassen sich, wenn gefordert, auch Anforderungen an Rauchableitungsflächen umsetzen. Diese Funktion kann im Störungsfall automatisch ausgelöst werden oder ggf. manuell zum Beispiel vom Feuerwehrbedienfeld aus geschaltet werden.

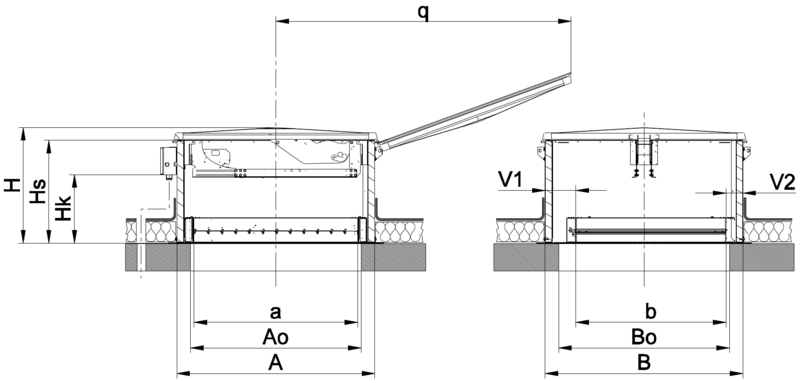

Hauptabmessungen
| Baugröße | a x b [mm] | Durchbruch Ao x Bo [mm] | A x B [mm] | q [mm] | Gewicht [kg] |
|---|---|---|---|---|---|
| DEK-V 900/800 DK7-1200/1200 | 900 x 800 | 950 x 850 | 1150 x 1150 | 1763 | 179 |
| DEK-V 900/1100 DK7-1200/1500 | 900 x 1100 | 950 x 1150 | 1150 x 1450 | 1763 | 204 |
| DEK-V 1200/1100 DK7-1500/1500 | 1200 x 1100 | 1250 x 1150 | 1450 x 1450 | 2203 | 232 |
| DEK-V 1200/1400 DK7-1500/1800 | 1200 x 1400 | 1250 x 1450 | 1450 x 1750 | 2203 | 260 |
| DEK-V 1500/1400 DK7-1800/1800 | 1500 x 1400 | 1550 x 1450 | 1750 x 1750 | 2640 | 285 |
Die Flanschbreite beträgt standardmäßig umlaufend 150 mm, alternative Flansche bspw. abgekantet für Aufmauerungen, sind auf Anfrage verfügbar. Für eine Abdichtung muss der angeschraubte Flansch durch bspw. Dachpappe eingeklebt bzw. abgedichtet werden. Der Versatz der DEK zum Sockel beträgt V1 = 225mm, V2 = 125 mm.
Der Durchbruch sollte dem Maß A0 x B0 entsprechen. Für eine nachträgliche Trockenbau-Anarbeitung sollte der Durchbruch bis zu 50 mm größer ausgeführt werden als die Nenngröße (a x b). Bei der Montage müssen die Sockelwände auf einem festen Untergrund platziert werden. Bei der Planung muss der notwendige Platz für die vollständige Öffnung der Dunkelklappe beachtet werden (Abmaß q).
Der elektrische Anschluss erfolgt über den außen am Dachsockel montierten Klemmkasten. Hierfür ist eine separate Kabelführung durchs Dach erforderlich.
Sockelhöhen
| Sockelhöhe | Hk [mm] | Hs [mm] | H [mm] | Preisgruppe |
|---|---|---|---|---|
| So550 | 300 | 550 | 650 | Ohne Aufpreis |
| So650 | 400 | 650 | 750 | Ohne Aufpreis |
| So750 - Standardmaß | 500 | 750 | 850 | Ohne Aufpreis |
| So850 | 600 | 850 | 950 | Mit Aufpreis |
| So950 | 700 | 950 | 1050 | Mit Aufpreis |
