ÜberströmeinheitTYP USE-LAP
Beschreibung
Überströmeinheiten vom Typ USE-LAP dienen zum Verschließen und Öffnen einer lufttechnischen Öffnung in der Feuerwehraufzugs-Schachtwand für die Überströmung vom druckbelüfteten Aufzugsschacht zum Vorraum.
Die Überströmeinheit besteht aus einer Einbauhülse aus verzinktem Stahlblech, die vollständig in den Wanddurchbruch integriert wird. In der Hülse sind Teleskopschienen und ein Kettenantrieb montiert, über die eine wandparallele Verschlussplatte bis zu einem Hub von 250 mm ausgestellt werden kann.
Mehr lesen... Schließen
Die Verschlussplatte besteht standardmäßig aus Aluminium in RAL 9010 . Alternativ sind individuelle Ausführungen möglich, z. B. alternative Farbtöne oder mit zusätzlichen Gestaltungselementen, um eine optische Integration in die Architektur des Vorraums zu ermöglichen.
Im geöffneten Zustand fungiert die Platte als lufttechnische Prallfläche. Sie reduziert die Strömungsgeschwindigkeit im Vorraum und fördert eine gleichmäßige Durchströmung der Vorraumtür.
Die elektrische Anbindung der Überströmeinheit, inklusive Rückmeldung der Endlagen, erfolgt über ein loses, ca 1,5 m langes Kabel bauseits. Optional ist ein Klemmkasten in der Einbauhülse möglich. Eine Ausführung mit 230 V ist ebenfalls möglich - in diesem Fall beträgt die Mindestbreite der Überströmeinheit 1100 mm.
Technische Daten
| Überströmeinheit Feuerwehraufzug als Linear-Ausstellplatte | |
|---|---|
| Laufzeit | ca. 30 Sekunden (250 mm Hub) |
| Nennspannung | 24 V DC / ±15% / 0,6 A |
| Schutzart | IP 32 |
| Temperaturbereich Antrieb | -15°C bis 75° |
| Temperatursicherheit Antrieb | B300 (30min / 300°C) |
| Druckkraft / Zugkraft Antrieb | 250 N |
Hauptabmessungen
Die Überströmeinheit mit linearer ausstellbarer Platte ist in beliebigen Abmessungen und Kantenlängen von 300 bis 2200 mm, bis zu einer maximale Plattenfläche 1 m² verfügbar. Sondergrößen auf Anfrage.
| Breite / Höhe [mm] |
Freiflächenverhältnis für 250 mm Hub | ||||||
|---|---|---|---|---|---|---|---|
| 250 | 300 | 350 | 400 | 450 | 500 | 550 | |
| 900 | 2,6 | 2,2 | 2,0 | 1,8 | 1,7 | 1,6 | 1,5 |
| 1000 | 2,5 | 2,2 | 1,9 | 1,8 | 1,6 | 1,5 | 1,4 |
| 1100 | 2,5 | 2,1 | 1,9 | 1,7 | 1,6 | 1,5 | 1,4 |
| 1200 | 2,4 | 2,1 | 1,8 | 1,7 | 1,5 | 1,4 | 1,3 |
| 1300 | 2,4 | 2,1 | 1,8 | 1,6 | 1,5 | 1,4 | 1,3 |
| 1400 | 2,4 | 2,0 | 1,8 | 1,6 | 1,5 | 1,4 | 1,3 |
| 1500 | 2,3 | 2,0 | 1,8 | 1,6 | 1,4 | 1,3 | 1,2 |
| 1600 | 2,3 | 2,0 | 1,7 | 1,6 | 1,4 | 1,3 | 1,2 |
| 1700 | 2,3 | 2,0 | 1,7 | 1,5 | 1,4 | 1,3 | 1,2 |
| 1800 | 2,3 | 1,9 | 1,7 | 1,5 | 1,4 | 1,3 | 1,2 |
| 1900 | 2,3 | 1,9 | 1,7 | 1,5 | 1,4 | 1,3 | 1,2 |
| 2000 | 2,3 | 1,9 | 1,7 | 1,5 | 1,4 | 1,3 | 1,2 |
| 2100 | 2,2 | 1,9 | 1,7 | 1,5 | 1,3 | 1,2 | 1,1 |
| 2200 | 2,2 | 1,9 | 1,7 | 1,5 | 1,3 | 1,2 | 1,1 |
Häufig werden Überströmeinheiten an Feuerwehraufzügen in einer länglichen Form benötigt. Dabei spielt es keine Rolle ob die schmale Seite der Klappe horizontal oder vertikal angebracht wird.
Auslegung
Der Druckverlust für die Überströmung liegt in einer ähnlichen Größenordnung wir der einer Jalousieklappe. Abhängig von der individuellen Größe und Anordnung betragen die Druckverlustbeiwerte Zeta 2,2 bis 3,5.*
Über die folgende Formel lässt sich der Druckabfall an der Überstromeinheit in Abhängigkeit der Größe und vorhandenem Volumenstrom bestimmen:
Δpζ: Druckdifferenz (Pa)
ζ: Druckverlustbeiwert
ρ: Dichte (kg/m3 )
V: Volumenstrom (m3/s)
A: Querschnitt gem. Nennmaßen (m²)

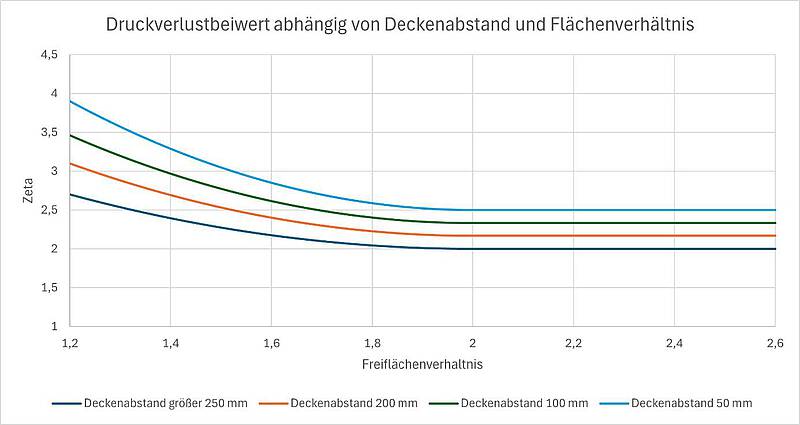

Das nachfolgende Diagramm ermöglicht die Bestimmung des Druckverlustbeiwerts in Abhängigkeit vom Freiflächenverhältnis und dem Abstand zur Decke. Das Freiflächenverhältnis beschreibt das Verhältnis der freien Abströmfläche zur Einströmfläche und kann der nachfolgenden Tabelle entnommen werden.
Ein seitlicher Mindestabstand von 200 mm ist einzuhalten. Wand- und deckenbündige Einbausituationen sind auf Anfrage realisierbar.
